法蘭蓋

用PN標記的鋼制管法蘭蓋
用PN標記的鋼制管法蘭蓋
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    用PN標記的鋼制管法蘭蓋
    用PN標記的鋼制管法蘭蓋的密封面型式及適用的公稱壓力和公稱尺寸范圍
    用PN標記的鋼制管法蘭蓋的密封面型式及
    適用的公稱壓力和公稱尺寸范圍（GB/T 9123—2010)
    密封面
    型式    		 公稱壓力
    PN 2. 5 PN 6 PN 10 PN 16 PN 25 PN 40 PN 63 PN 100 PN 160
    平面
    (FF)    		 DN 10 ～ DN 1200 DN 10 ～ DN 2000 DN 10 ～ DN 2000 DN 10 ～ DN 2000 DN 10 ～ DN 600 —
    突面
    (RF)    		 DN 10 ～ DN 1200 DN 10 ～ DN 2000 DN 10 ～ DN 2000 DN 10～ DN 2000 DN 10 ～ DN 600 DN 10～ DN 400 DN 10～ DN 350 DN 10 ～ DN 300
    凹凸面
    (MF)    		 — DN 10 ～ DN 1200 DN 10 ～ DN 1000 DN 10 ～ DN 600 DN 10 ～ DN 400 DN 10 ～ DN 350 DN 10～ DN 300
    榫槽面
    (TG)    		 — DN 10 ～ DN 1200 DN 10 ～ DN 1000 DN 10 ～ DN 600 DN 10～ DN 400 DN 10-~~~■ DN 350 DN 10 ～ DN 300
    ()形圈面 (OSG) — DN 10 ～ DN 1200 DN 10 ～ DN 1000 DN 10 ～ DN 600 —
    環連接面 (RJ) — DN 15 ～ DN 400 DN 15 ～ DN 350 DN 15 ～ DN 300


    用PN標記的鋼制管法蘭蓋的型式包括平面、突面、凹凸面、榫槽面、〇形圈面及環 連接面6種

    PN 2. 5、PN 6、PN 10'PN 16、PN 25、PN 40、PN 63、PN 100 及 PN 160 的鋼制管法 蘭蓋尺寸
    法蘭蓋的壓力

    法蘭蓋凸出部分高度與梯形槽深度尺寸£：相同，但不受梯形槽深度尺寸£：公差的限制。允許采用 如虛線所示輪廓的全平面型式。

    用PN標記的法蘭蓋密封面尺寸（GB/T 9123—2010)
    公稱
    尺寸
    DN    		 公稱壓力 /"
    mm    		 h!
    mm    		 /"
    mm    		 /"
    mm    		 W/
    mm    		 X/
    mm    		 y/
    mm    		 Z/
    mm    		 a 尺"
    mm
    PN 2.[ PN 6 PN 10 PN 16 PN 25 PN40
    d / mm
    10 35 35 40 40 40 40 2 4.5 4.0 2.0 24 34 35 23 ?
    15 40 40 45 45 45 45 29 39 40 28 ?
    20 50 50 58 58 58 58 36 50 51 35 41? 2. 5
    25 60 60 68 68 68 68 43 57 58 42
    32 70 70 78 78 78 78 51 65 66 50
    40 80 80 88 88 88 88 3 61 75 76 60
    50 90 90 102 102 102 102 73 87 88 72
    65 110 110 122 122 122 122 95 109 110 94
    80 128 128 138 138 138 138 106 120 121 105
    100 148 148 158 158 162 162 5.0 4.5 2.5 129 149 150 128 32? 3
    125 178 178 188 188 188 188 155 175 176 154
    150 202 202 212 212 218 218 183 203 204 182
    200 258 258 268 268 278 285 239 259 260 238
    250 312 312 320 320 335 345 292 312 313 291
    300 365 365 370 378 395 410 4 343 363 364 342
    350 415 415 430 438 450 465 5. 5 5.0 3.0 395 421 422 394 27? 3. 5
    400 465 465 482 490 505 535 447 473 474 446
    450 520 520 532 550 555 560 497 523 524 496
    500 570 570 585 610 615 615 549 575 576 548
    600 670 670 685 725 720 735 5 649 675 676 648
    700 775 775 800 795 820 840 751 777 778 750
    800 880 880 905 900 930 960 856 882 883 855
    900 980 980 1 005 1 000 1 030 1 070 961 987 988 960
    1 000 1 080 1 080 1 110 1 115 1 140 1 180 6. 5 6. 0 4.0 1 062 1 092 1 094 1 060 28? 4
    1 200 1 280 1 295 1 330 1 330 1 350 1 380 1 262 1 292 1 294 1 260
    1 400 1 480 1 510 1 535 1 530 1 560 1 600 1 462 1 492 1 494 1 460
    1 600 1 690 1 710 1 760 1 750 1 780 1 815 1 662 1 692 1 694 1 660
    1 800 1 890 1 920 1 960 1 950 1 985 — 1 860 1 892 1 894 1 860
    2 000 2 090 2 125 2 170 2 150 2 210 — 2 062 2 092 2 094 2 060



    公稱尺寸 DN PN 63 PN 100 PN 160
      J min P E F ^ 1 max S ■/min P E F ^lmax S Jm,n P E F ^ 1 max S
    15 55 35 6. 5 9 0. 8 5 55 35 6.5 9 0. 8 5 58 35 6.5 9 0. 8 5
    20 68 45 6.5 9 0. 8 5 68 45 6. 5 9 0• 8 5 70 45 6.5 9 0. 8 5
    25 78 50 6. 5 9 0• 8 5 78 50 6. 5 9 0. 8 5 80 50 6.5 9 0. 8 5
    32 86 65 6. 5 9 0. 8 5 86 65 6. 5 9 0. 8 5 86 65 6. 5 9 0• 8 5
    40 102 75 6. 5 9 0. 8 5 102 75 6. 5 9 0. 8 5 102 75 6. 5 9 0. 8 5
    50 112 85 8 12 0.8 7 116 85 8 12 0• 8 7 118 95 8 12 0. 8 7
    65 136 110 8 12 0. 8 7 140 110 8 12 0. 8 7 142 110 8 12 0.8 7
    80 146 115 8 12 0. 8 7 150 115 8 12 0.8 7 152 130 8 12 0. 8 7
    100 172 145 8 12 0. 8 7 176 145 8 12 0. 8 7 178 160 8 12 0. 8 7
    125 208 175 8 12 0. 8 7 212 175 8 12 0• 8 7 215 190 8 12 0.8 7
    150 245 205 8 12 0. 8 7 250 205 8 12 0. 8 7 255 205 10 14 0. 8 9
    200 306 265 8 12 0. 8 7 312 265 8 12 0. 8 7 322 275 11 17 0. 8 8
    250 362 320 8 12 0. 8 7 376 320 8 12 0.8 7 388 330 11 17 0. 8 8
    300 422 375 8 12 0. 8 7 448 375 8 12 0. 8 7 456 380 14 23 0.8 9
    350 475 420 8 12 0• 8 7 505 420 11 17 0. 8 8
    400 540 480 8 12 0. 8 7 — — — — — — — — — — —

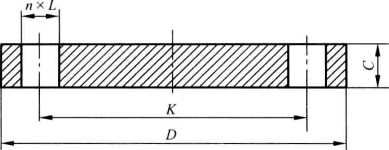

    PN 2. 5鋼制管法蘭蓋尺寸（GB/T 9123—2010)


    公稱
    尺寸
    DN    		 連接尺寸 法蘭蓋
    厚度
    C/mm
    法蘭
    外徑
    D/mm    		 螺栓孔中 心圓直徑 K/mm 螺栓孔
    直徑
    L/mm    		 螺 栓
    數量 «/個 螺紋
    規格
    10 75 50 11 4 M10 12
    15 80 55 11 4 M10 12
    20 90 65 11 4 M10 14
    25 100 75 11 4 M10 14
    32 120 90 14 4 M12 14
    40 130 100 14 4 M12 14
    50 140 110 14 4 M12 14
    65 160 130 14 4 M12 14
    80 190 150 18 4 M16 16
    100 210 170 18 4 M16 16
    125 240 200 18 8 M16 18
    150 265 225 18 8 M16 18
    200 320 280 18 8 M16 20
    PN 2. 5鋼制管法蘭蓋尺寸（GB/T 9123—2010)


    公稱
    尺寸
    DN    		 連接尺寸 法蘭蓋
    厚度
    C/mm
    法蘭
    外徑
    D/mm    		 螺栓孔中 心圓直徑 K/mm 螺栓孔
    直徑
    L/mm    		 螺 栓
    數量 «/個 螺紋
    規格
    10 75 50 11 4 M10 12
    15 80 55 11 4 M10 12
    20 90 65 11 4 M10 14
    25 100 75 11 4 M10 14
    32 120 90 14 4 M12 14
    40 130 100 14 4 M12 14
    50 140 110 14 4 M12 14
    65 160 130 14 4 M12 14
    80 190 150 18 4 M16 16
    100 210 170 18 4 M16 16
    125 240 200 18 8 M16 18
    150 265 225 18 8 M16 18
    200 320 280 18 8 M16 20
     PN 40鋼制管法蘭蓋尺寸（GB/T 9123—2010)


    公稱
    尺寸
    DN    		 連接尺寸 法蘭蓋
    厚度
    C/mm
    法蘭
    外徑
    D/mm    		 螺栓孔中 心圓直徑 K/mm 螺栓孔 直徑 L/mm 螺 栓
    數量 ”/個 螺紋
    規格
    10 90 60 14 4 M12 16
    15 95 65 14 4 M12 16
    20 105 75 14 4 M12 18
    25 115 85 14 4 M12 18
    32 140 100 18 4 M16 18
    40 150 110 18 4 M16 18
    PN 63鋼制管法蘭蓋尺寸（GB/T 9123?010)


    公稱
    尺寸
    DN    		 連接尺寸 法蘭蓋
    厚度
    C/mm
    法蘭
    外徑
    D/mm    		 螺栓孔中 心圓直徑 K/mm 螺栓孔 直徑 L/mm 螺 栓
    數量
    ，"個    		 螺紋
    規格
    10 100 70 14 4 M12 20
    15 105 75 14 4 M12 20
    20 130 90 18 4 M16 22
    25 140 100 18 4 M16 24
    32 155 110 22 4 M20 24
    40 170 125 22 4 M20 26
    50 180 135 22 4 M20 26
    65 205 160 22 8 M20 26
    80 215 170 22 8 M20 28
    100 250 200 26 8 M24 30
    PN 100鋼制管法蘭蓋尺寸（GB/T 9123—2010)
    公稱
    尺寸
    DN    		 連接尺寸 法蘭蓋
    厚度
    C/mm
    法蘭 螺栓孔中 螺栓孔 螺 栓
    外徑 心圓直徑 直徑 數量 螺紋
      D/mm K/mm L/mm w/個 規格
    10 100 70 14 4 M12 20
    15 105 75 14 4 M12 20
    20 130 90 18 4 M16 22
    25 140 100 18 4 M16 24
    32 155 110 22 4 M20 24
    40 170 125 22 4 M20 26
    50 195 145 26 4 M24 28
    65 220 170 26 8 M24 30
    80 230 180 26 8 M24 32
    100 265 210 30 8 M27 36
    125 315 250 33 8 M30 40
    150 355 290 33 12 M30 44
    200 430 360 36 12 M3 3 52
    250 505 430 39 12 M3 6 60
    300 585 500 42 16 M39 68
    350 655 560 48 16 M45 74
